Gleitringdichtungen werden anhand der Anzahl der zusammenwirkenden Dichtungen und der Art der Druckbeaufschlagung des umgebenden Mediums in drei Hauptbauformen unterteilt. Man kann sich die Bauformen wie unterschiedliche Schutzstufen vorstellen – jede löst ein anderes Problem.
Warum ist die Anordnung so wichtig? Ihre Wahl hat direkten Einfluss darauf, ob Ihre Pumpe drei Jahre lang läuft oder nach drei Monaten ausfällt. Sie entscheidet darüber, ob giftige Chemikalien im System bleiben oder in die Umwelt gelangen. Und sie beeinflusst, ob Sie die Wartung einmal jährlich durchführen oder monatlich einen Techniker rufen müssen.
Das Verständnis dieser drei Anordnungen – Anordnung 1 (einfache Abdichtung), Anordnung 2 (doppelt drucklos) und Anordnung 3 (doppelt druckbeaufschlagt) – gibt Ihnen das Wissen, Entscheidungen zu treffen, die Sicherheit, Zuverlässigkeit und Kosten in Einklang bringen.
Anordnung 1: Einfache Gleitringdichtungen – Das Arbeitspferd für Standardanwendungen
Wie einzelne Dichtungen tatsächlich funktionieren

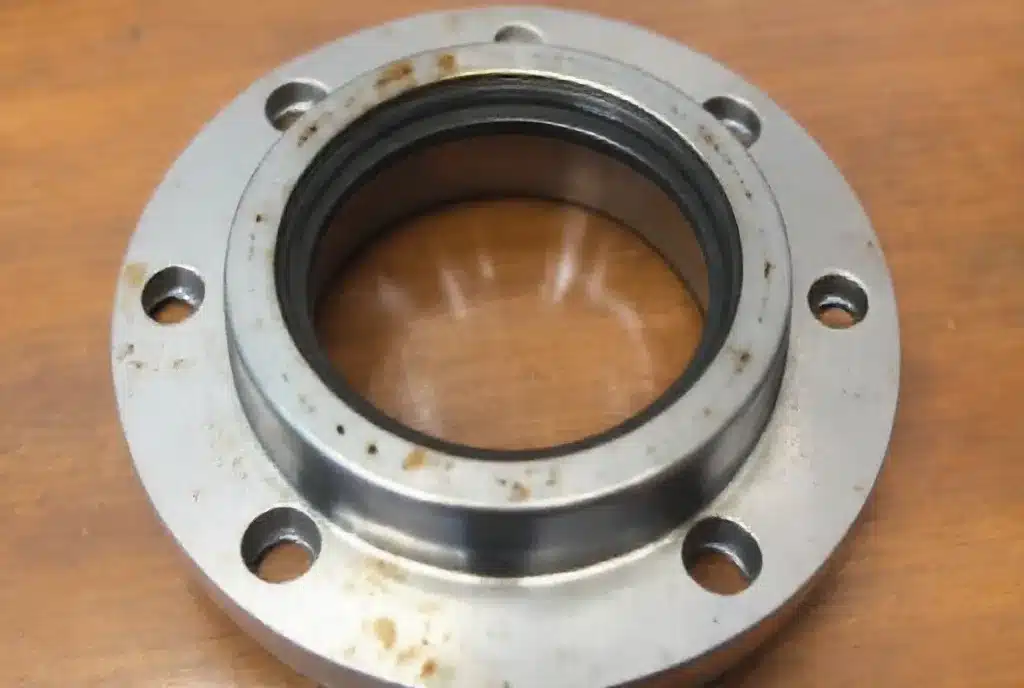

Ein einzelner Gleitringdichtung Die Dichtung besteht aus zwei Hauptteilen: einer rotierenden Dichtfläche, die an der Welle verschraubt ist, und einer feststehenden Dichtfläche, die am Pumpengehäuse montiert ist. Diese Dichtflächen werden durch Federkraft zusammengepresst und bilden so einen dünnen Flüssigkeitsfilm. Diese Flüssigkeit übernimmt die eigentliche Funktion – sie schmiert, kühlt und verhindert Metall-auf-Metall-Kontakt, wodurch Leckagen vermieden werden.
Warum Einzelsiegel bei einfachen Aufgaben überzeugen
Einzeldichtungen sind aus gutem Grund in Industrieanlagen weit verbreitet. Sie sind kostengünstig – man benötigt nicht zwei Dichtungen für eine Anwendung. Die Installation ist unkompliziert, sodass Ihr Wartungsteam keine spezielle Schulung benötigt. Ersatzteile sind überall erhältlich, sodass Sie nie in Zeitnot geraten, weil Sie keine Dichtungen beschaffen müssen.
Zudem profitieren Sie von minimalem Wartungsaufwand. Einzelne Dichtungen arbeiten geräuschlos, benötigen keine externen Flüssigkeitsumwälzsysteme und Ihre Bediener können sich auf die Anlagen konzentrieren, anstatt sie zu überwachen. Dichtungsunterstützungssysteme.
Für die Förderung sauberer, ungefährlicher Flüssigkeiten, bei denen geringe, kontrollierte Leckagen akzeptabel sind, sind Einfachdichtungen die optimale Wahl. Daher sind sie die am weitesten verbreitete Dichtungsanordnung in industriellen Pumpenanwendungen.
Die gravierenden Einschränkungen
Hier liegt die Schwäche einzelner Dichtungen: Sie bieten keinerlei Redundanz. Versagt diese Dichtung – und das wird sie früher oder später –, tritt die Prozessflüssigkeit direkt in die Atmosphäre aus. Bei giftigen Chemikalien, brennbaren Flüssigkeiten oder teuren Spezialflüssigkeiten ist dies nicht nur ein Umweltproblem, sondern ein Haftungsrisiko.
Einfache Dichtungen sind auch für Anwendungen ungeeignet, bei denen absolute Emissionsfreiheit erforderlich ist. Die aktuellen EPA-Vorschriften werden immer strenger. Beim Pumpen von Flüssigkeiten mit einem Dampfdruck über 1.5 psia kann es zu verpflichtenden Überwachungsmaßnahmen oder zur Durchführung von Modernisierungsmaßnahmen kommen.
Auch die Physik spielt hier eine Rolle. Einzelne Dichtungen sind zur Schmierung vollständig auf das Prozessmedium angewiesen. Bei schlecht schmierenden Medien – dickflüssigen Ölen, viskosen Chemikalien oder bestimmten Lösungsmitteln – beschleunigt sich der Verschleiß der Dichtfläche drastisch. Leben versiegeln Der Rückgang erfolgt von Jahren auf Monate.
Wann Sie Arrangement 1 verwenden sollten
Anordnung 1 eignet sich perfekt für:
- Wasser und niedrigviskose, nicht gefährliche Flüssigkeiten
- Allgemeine industrielle Pumpenanwendungen, bei denen Emissionen kein Problem darstellen
- Anwendungsbereiche, in denen niedrige Kosten Vorrang vor Redundanz haben
- Systeme, bei denen eine kontrollierte Leckage akzeptabel ist
- Geräte, bei denen Einfachheit und minimaler Wartungsaufwand die Komplexität übertrumpfen
Wenn Ihre größte Sorge die Kosten sind und Ihre Flüssigkeit unbedenklich ist, ist Anordnung 1 die richtige Wahl.
Anordnung 2: Doppelte drucklose Dichtungen – Umweltschutz mit ausfallsicherer Redundanz
Das Pufferflüssigkeitssystem erklärt
Bei der zweiten Anordnung wird das Prinzip umgekehrt: Hierfür wird eine zweite Dichtung hinzugefügt und eine Pufferflüssigkeit eingeführt – eine sichere, saubere Flüssigkeit, die zwischen den beiden Dichtungen mit einem niedrigeren Druck als die Prozessflüssigkeit zirkuliert.
Folgendes passiert: Ihre innere Dichtung ist, wie eine einfache Dichtung, dem gefährlichen Prozessmedium ausgesetzt. Versagt sie jedoch, gelangt austretendes Medium nicht in die Atmosphäre. Stattdessen fließt es in den Hohlraum zwischen der inneren und der äußeren Dichtung. Dort wird es von der Pufferflüssigkeit aufgefangen.
Die äußere Dichtung dichtet die Pufferflüssigkeit dann unter deutlich niedrigerem Druck ab. So entsteht ein Sicherheitsnetz. Selbst wenn die innere Dichtung vollständig ausfällt, hält die äußere Dichtung gefährliche Chemikalien zurück, bis Sie eine Wartung durchführen können.
Die Pufferflüssigkeit dient nicht nur als Auffangbehälter für Leckagen. Sie erfüllt eine wichtige Funktion. Sie fließt an der inneren Dichtung vorbei, kühlt die Dichtflächen und sorgt für eine Schmierung, die die gefährliche Prozessflüssigkeit allein nicht gewährleisten kann. Bei dickflüssigen, schlecht schmierenden Chemikalien ist diese Pufferflüssigkeit unerlässlich – sie kann die Lebensdauer der Dichtung im Vergleich zu einer einfachen Dichtung verdreifachen.
Drei physikalische Konfigurationen, die Sie kennen müssen
Anordnung 2 ist in drei verschiedenen physischen Ausführungen erhältlich, die jeweils für unterschiedliche räumliche Gegebenheiten und Betriebsbedingungen geeignet sind:
Back-to-Back-Konfiguration: Die beiden rotierenden Dichtflächen sind voneinander weg gerichtet. Diese Anordnung erfordert eine Sperrflüssigkeit (mit höherem Druck als die Prozessflüssigkeit) im Zwischenraum. Rücken an Rücken angeordnete Dichtungen gleichen Druckumkehrungen problemlos aus und gewährleisten eine zuverlässige Schmierung auch bei Druckschwankungen. Sie sind die gängigste Konfiguration (Anordnung 2) für allgemeine Anwendungen.
Tandem-Konfiguration (Gesicht an Rücken): Beide Dichtungen sind in die gleiche Richtung ausgerichtet – eine nach der anderen – wobei Pufferflüssigkeit zwischen ihnen fließt. Tandemdichtungen In kritischen Anwendungen glänzt die äußere Dichtung, da sie als echte Backup-Dichtung dient. Versagt die innere Dichtung, übernimmt die äußere sofort. Keine Ausfallzeiten durch Reparaturen. Wartungsarbeiten können Sie flexibel planen.
Diese Redundanz hat ihren Preis: Tandemdichtungen benötigen mehr Platz entlang der Welle. Bei der Nachrüstung von Anlagen mit beengten Platzverhältnissen kann es zu Wellendurchbiegungen kommen.
Persönliche Konfiguration: Die rotierenden Flächen teilen sich den Raum zwischen den stationären Flächen. Diese kompakte Anordnung eignet sich für beengte Platzverhältnisse. Sie funktioniert mit einer unter Druck stehenden Barriereflüssigkeit, bietet aber im Vergleich zu hintereinander angeordneten oder hintereinander angeordneten Kühlkörpern eine geringere Kühlleistung. Der Kompromiss: Kompaktheit für optimale Wärmeableitung.
Warum Anordnung 2 den Umgang mit gefährlichen Flüssigkeiten ermöglicht
Unternehmen, die giftige Chemikalien, brennbare Flüssigkeiten, krebserregende Stoffe oder explosive Materialien fördern, entscheiden sich fast ausnahmslos für Variante 2. Die Redundanz ist unerlässlich. Eine defekte Dichtung kann keine gefährlichen Flüssigkeiten in die Umwelt freisetzen – die zusätzliche Dichtung schützt Sie.
Auch der Umweltaspekt spielt eine Rolle. Aufgefangene Leckageflüssigkeit sammelt sich im Pufferraum, wo sie zugänglich ist, fachgerecht entsorgt und sogar die ausgetretene Menge gemessen werden kann. Keine Überraschungen, keine Verstöße.
Die Anlagenverfügbarkeit verbessert sich deutlich. Ihr Wartungsteam muss nicht mehr hektisch vorgehen, um schwerwiegende Leckagen zu verhindern. Reparaturen können während geplanter Stillstandszeiten durchgeführt werden. Die äußere Dichtung verschafft Ihnen Zeit.
Die wahren Kosten und die Komplexität
Variante 2 ist nicht kostenlos. Sie erwerben zwei Dichtungseinheiten anstelle von einer. Die Anschaffungskosten steigen im Vergleich zu einzelnen Dichtungen um 50–100 %. Die Installation erfordert mehr Präzision, wodurch die Arbeitskosten steigen.
Die Anforderungen an die Infrastruktur sind enorm. Man benötigt ein Dichtungssystem: einen Behälter für die Pufferflüssigkeit, Kühleinrichtungen, um eine Überhitzung der Flüssigkeit zu verhindern, Filter, um Verunreinigungen fernzuhalten, und Messgeräte zur Drucküberwachung. Das ist keine einfache Pumpe mehr – es ist ein komplettes System.
Ihr Betriebsteam muss dieses System instand halten. Die Pufferflüssigkeit verunreinigt sich mit der Zeit und muss daher regelmäßig überwacht werden. Normen empfehlen einen vollständigen Flüssigkeitswechsel in bestimmten Intervallen, genaue Intervalle sind jedoch branchenweit noch nicht standardisiert. Sie sind nun für die kontinuierliche Wartung zuständig.
Fällt der Druck der Pufferflüssigkeit unter den Druck der Prozessflüssigkeit, ist der gesamte Sicherheitsvorteil dahin. Ein defektes Manometer oder eine ausgefallene Umwälzpumpe können Ihr redundantes System in ein Sicherheitsrisiko verwandeln. Deshalb ist die Überwachung nicht optional, sondern unerlässlich.
Das Wärmemanagement kann insbesondere bei Tandemkonfigurationen eine Herausforderung darstellen. Die Position der inneren Dichtung erzeugt eine Stagnationszone, in der die Pufferflüssigkeit nicht effizient zirkulieren kann. Dadurch staut sich Wärme. In manchen Anwendungen verkürzt sich die Lebensdauer der Dichtung erheblich, wenn die Kühlung nicht sorgfältig ausgelegt wird.
Wohin Arrangement 2 gehört
Einsatzanordnung 2 für:
- Giftige oder krebserregende Flüssigkeiten
- Brennbare Flüssigkeiten, die eine umweltgerechte Eindämmung erfordern
- Flüchtige Chemikalien, bei denen Emissionsfreiheit zählt
- Zähflüssige oder abrasive Flüssigkeiten, die einzelne Dichtflächen schnell zerstören würden
- Kritische Anlagen, bei denen Sie sich unerwartete Ausfallzeiten nicht leisten können.
- Anwendungen, die von der EPA oder ähnlichen Umweltbehörden reguliert werden
Wenn Umweltschutz oder Redundanz nicht verhandelbar sind, ist Variante 2 die richtige Wahl.
Anordnung 3: Doppelte Druckdichtungen – Maximale Eindämmung für extreme Gefahren
Wie Barriereflüssigkeit eine kugelsichere Eindämmung erzeugt
Anordnung 3 hebt die Sicherheit auf ein neues Niveau. Anstelle einer Pufferflüssigkeit mit niedrigerem Druck wird eine Sperrflüssigkeit verwendet, die unter höherem Druck als die Prozessflüssigkeit gehalten wird. Man kann sie sich wie einen Druckschild vorstellen.
Sowohl die innere als auch die äußere Dichtung arbeiten nun mit dieser unter Druck stehenden Sperrflüssigkeit, nicht mehr mit der gefährlichen Prozessflüssigkeit. Die Prozessflüssigkeit kommt niemals mit der Umweltdichtung in Berührung und kann daher nicht austreten.
Das zugrundeliegende physikalische Prinzip: Die unter Druck stehende Sperrflüssigkeit erzeugt einen positiven Druckunterschied, der von allen Seiten der inneren Dichtung nach innen wirkt. Selbst bei mehreren gleichzeitig auftretenden Ausfällen hält der Druck allein die Prozessflüssigkeit im System. Der Dichtflächenkontakt ist nicht mehr entscheidend – die Physik allein sorgt für die Funktion.
Für die innere Dichtung bietet diese unter Druck stehende Sperrflüssigkeit eine hervorragende Schmierung. Es wird verhindert, dass schlecht schmierende Prozessflüssigkeit die Dichtflächen beschädigt. Die Sperrflüssigkeit gleitet sanft über die Dichtflächen und verlängert so die Lebensdauer der Dichtung im Vergleich zu Einzeldichtungen deutlich.
Die Garantie: Nahezu emissionsfrei
Das Versprechen von Anordnung 3 lautet: nahezu emissionsfreie Prozessflüssigkeit in die Atmosphäre. Das ist keine Marketingfloskel – es ist Physik. Prozessflüssigkeit kann schlichtweg nicht austreten, wenn der umgebende Druck höher ist.
Dies macht Regelung 3 für krebserregende Chemikalien, hochgiftige Substanzen oder teure, firmeneigene Flüssigkeiten, bei denen selbst kleinste Leckagen schwerwiegende Folgen haben, unabdingbar. Pharmaunternehmen, petrochemische Anlagen und Hersteller von Spezialchemikalien verlassen sich auf Regelung 3, wenn die Folgen eines Versagens gravierend sind.
Die Einhaltung gesetzlicher Vorschriften wird dadurch unkompliziert. Emissionen werden nicht nur überwacht, sondern verhindert. Für doppelt druckbeaufschlagte Dichtungen mit ordnungsgemäß gewarteten Barrieresystemen gelten Ausnahmeregelungen der EPA. Allein diese regulatorischen Erleichterungen können die Kosten des Systems im Laufe der Zeit amortisieren.
Die Kosten des ultimativen Schutzes
Anordnung 3 stellt den höchsten Komplexitätsgrad dar. Sie umfasst zwei Dichtungen sowie ein ausgeklügeltes Sperrflüssigkeitssystem. Allein für die Dichtungseinheit belaufen sich die Ausrüstungskosten auf 3,000 bis über 10,000 US-Dollar, hinzu kommen noch die Kosten für die zugehörige Infrastruktur.
Das Barriere-System erfordert ständige Aufmerksamkeit. Der Druck muss stets höher als der Prozessdruck sein. Die Barriereflüssigkeit muss sauber und sowohl mit der Prozessflüssigkeit als auch mit Ihrem System kompatibel sein. DichtungsmaterialienDie Temperatur muss innerhalb der zulässigen Grenzen bleiben. Alles muss einwandfrei funktionieren.
Fachpersonal ist unerlässlich. Dieses System lässt sich nicht von einem Einsteiger-Techniker reparieren. Sie benötigen Ingenieure und erfahrene Dichtungsspezialisten. Die Schulung Ihres Wartungsteams ist kostspielig.
Systemausfälle können in kritischen Momenten auftreten. Versagt die Kühlung, steigt die Temperatur der Sperrflüssigkeit. Fällt die Druckbeaufschlagung aus, geht der Vorteil verloren. Gelangen Verunreinigungen in die Sperrflüssigkeit, verschlechtert sich die Dichtungsleistung. Jeder Ausfallpunkt ist gravierend.
Die langfristige Flüssigkeitsverwaltung verursacht laufende Kosten. Die Barriereflüssigkeit verliert an Wirksamkeit. Verunreinigungen sammeln sich an. Regelmäßige Flüssigkeitswechsel müssen geplant werden. Sie verwalten ein aktives System kontinuierlich, nicht nur eine Pumpe.
Wenn sich höchster Schutz auszahlt
Anordnung 3 ist sinnvoll für:
- Krebserregende oder akut toxische Substanzen
- Extrem entzündbare oder explosive Chemikalien
- Teure Spezialflüssigkeiten, bei denen jeder Verlust den Betrieb beeinträchtigt.
- Lebensmittel- und Pharmaproduktion mit Reinheitsanforderungen
- Anwendungsbereiche, in denen Fehler katastrophale Folgen haben
- Regulatorische Rahmenbedingungen mit Null-Emissions-Vorgaben
Wenn die Kosten einer Leckage die Kosten des Systems übersteigen, ist Arrangement 3 gerechtfertigt.
Kurzvergleich: Welche Anordnung passt zu Ihrer Anwendung?
| Faktor | Paket 1 | Paket 2 | Paket 3 |
|---|---|---|---|
| Anschaffungskosten | Niedrigster Preis (1–3 US-Dollar) | Mittel (2–5 US-Dollar) | Höchster Preis (3–10 US-Dollar) |
| Komplexität der Installation | Einfacher | Moderat | Complex |
| Systemunterstützung erforderlich | Non | Mäßig (Stausee, Zirkulation) | Umfassend (Druckbeaufschlagung, Kühlung, Überwachung) |
| Redundanz | Non | Ja (eine Siegelsicherung) | Ja (vollständige Eindämmung) |
| Umweltschutz | Non | Gut (erfasst Leckagen) | Maximal (nahezu emissionsfrei) |
| Typische Dichtungslebensdauer | 18-36 Monate | 36-60 Monate | 36-60 Monate |
| Jährliche Wartungskosten | Niedrig | Moderat | Hoch |
| Geeignet für | Nicht gefährliche Flüssigkeiten, Kostenpriorität | Giftige Flüssigkeiten, Redundanz erforderlich | Gefährliche Flüssigkeiten, absolute Dichtheit erforderlich |
