Phớt cơ khí dạng ống kim loại là gì

Phớt cơ khí dạng ống kim loại là gì

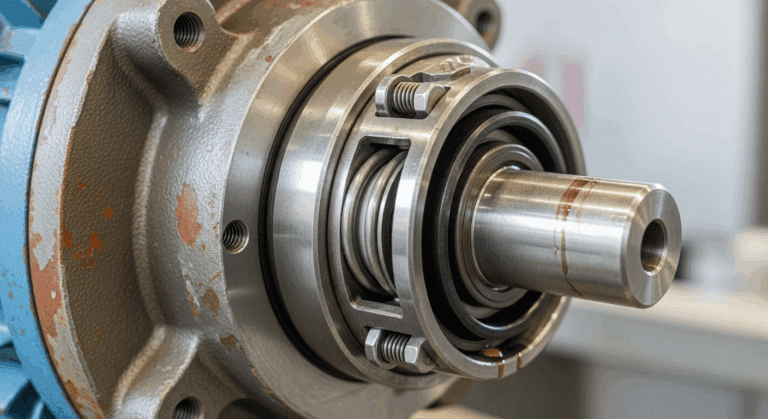

Phớt cơ khí dạng ống kim loại là thiết bị bịt kín chuyên dụng được thiết kế để ngăn rò rỉ chất lỏng hoặc khí trong các thiết bị quay, chẳng hạn như máy bơm, máy nén và máy trộn. Các phớt này bao gồm một ống kim loại, thường được làm từ thép không gỉ chất lượng cao, được gắn vào một mặt cố định và một mặt quay. Ống kim loại cung cấp một phớt linh hoạt, phản ứng với áp suất có thể thích ứng với sự lệch trục và góc trong khi vẫn duy trì giao diện bịt kín ổn định.

Các thành phần chính của một ống thổi kim loại con dấu cơ khí bao gồm ống thổi kim loại, mặt cố định (thường được làm bằng vật liệu cứng như silicon carbide hoặc tungsten carbide), mặt quay (thường được làm bằng carbon hoặc vật liệu tương tự) và các thành phần làm kín thứ cấp, chẳng hạn như vòng chữ O hoặc miếng đệm. Ống thổi kim loại hoạt động như một lò xo, cung cấp lực đóng cần thiết để giữ cho các mặt làm kín tiếp xúc và duy trì độ kín không bị rò rỉ.

Phớt cơ khí dạng ống kim loại hoạt động như thế nào

Phớt cơ khí dạng ống kim loại hoạt động theo nguyên tắc duy trì một lớp màng chất lỏng mỏng giữa các mặt cố định và mặt quay. Ống kim loại, được hàn vào mặt cố định, uốn cong để thích ứng với chuyển động theo trục và góc trong khi vẫn duy trì lực đóng không đổi trên các mặt bịt kín. Lực đóng này được tạo ra bởi áp suất của chất lỏng bịt kín tác động lên diện tích hiệu dụng của ống và lực lò xo của chính ống.

Khi thiết bị quay hoạt động, mặt quay di chuyển cùng trục trong khi mặt tĩnh vẫn cố định. Lớp chất lỏng giữa các mặt bôi trơn và làm mát giao diện bịt kín, giảm thiểu mài mòn và ngăn ngừa tiếp xúc trực tiếp giữa các mặt. Ống thổi kim loại liên tục điều chỉnh để duy trì tiếp xúc mặt bịt kín tối ưu, ngay cả trong các điều kiện vận hành khác nhau, chẳng hạn như thay đổi áp suất, nhiệt độ hoặc vị trí trục.

Thiết kế phớt cơ khí dạng ống kim loại

1. Vật liệu ống thổi: Bầu kim loại thường được làm từ thép không gỉ chất lượng cao, chẳng hạn như 316L hoặc Hastelloy C, để có khả năng chống ăn mòn, tính linh hoạt và độ bền tuyệt vời.
2. Vật liệu mặt niêm phong: Các mặt cố định và mặt quay được lựa chọn dựa trên khả năng tương thích của chúng với chất lỏng kín và khả năng chịu được các điều kiện vận hành. Các kết hợp vật liệu mặt phổ biến bao gồm silicon carbide so với carbon, vonfram carbide so với carbon và silicon carbide so với silicon carbide.
3. Cấu hình ống thổi: Số lượng các phép tích chập, độ dày thành và chiều dài tổng thể của ống thổi kim loại được thiết kế để cung cấp lực lò xo và độ linh hoạt cần thiết cho ứng dụng cụ thể.
4. Các thành phần niêm phong thứ cấp:Vòng đệm chữ O, miếng đệm và các bộ phận bịt kín thứ cấp khác được lựa chọn dựa trên khả năng tương thích của chúng với chất lỏng bịt kín và khả năng cung cấp khả năng bịt kín tĩnh đáng tin cậy giữa các thành phần phớt cơ khí và thiết bị.

Ưu điểm của phớt cơ khí dạng ống kim loại

• Hiệu suất niêm phong tuyệt vời:Thiết kế chịu áp suất của ống thổi kim loại đảm bảo các mặt gioăng duy trì tiếp xúc tối ưu, tạo ra lớp gioăng kín hiệu quả cao, chống rò rỉ.
• Độ bền và độ tin cậy:Cấu trúc hoàn toàn bằng kim loại của ống thổi mang lại độ bền và khả năng chống mỏi, ăn mòn và nhiệt độ cao vượt trội so với ống thổi đàn hồi hoặc các giải pháp làm kín khác.
• Mức độ bảo trì thấp: Phớt cơ khí bằng kim loại đòi hỏi bảo trì tối thiểu do thiết kế chắc chắn và không có các bộ phận dễ bị mài mòn như lò xo hoặc vòng đệm chữ O động.
• Thiết kế nhỏ gọn:Bầu thổi và mặt đệm tích hợp cho phép thiết kế nhỏ gọn, tiết kiệm không gian và có thể dễ dàng lắp đặt trong nhiều cấu hình thiết bị khác nhau.
• Ứng dụng rộng rãi: Phớt cơ khí bằng kim loại có thể được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau, bao gồm môi trường áp suất cao, nhiệt độ cao và môi trường có tính ăn mòn hóa học.

Phớt cơ khí dạng ống kim loại được sử dụng để làm gì

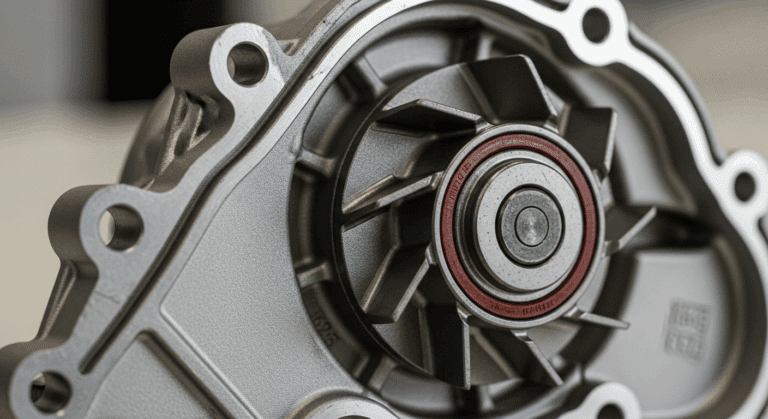

• Máy bơm: Phớt ống thổi kim loại thường được sử dụng trong máy bơm ly tâm, bơm dịch chuyển tích cực và bơm đông lạnh để ngăn ngừa rò rỉ chất lỏng hoặc khí.
• Máy nén:Trong các ứng dụng máy nén, phớt ống thổi bằng kim loại được sử dụng để bịt kín khí áp suất cao và ngăn ngừa ô nhiễm môi trường nén.
• Máy trộn và máy khuấy: Phớt ống kim loại được sử dụng trong thiết bị trộn và khuấy để chứa chất lỏng trong quy trình và ngăn ngừa rò rỉ trục.
• Nhà máy lọc dầu và nhà máy hóa dầu:Trong ngành dầu khí, phớt ống kim loại được sử dụng trong máy bơm, máy nén và các thiết bị quay khác để xử lý hydrocarbon, dung môi và các chất lỏng có tính ăn mòn khác.
• Xử lý hóa học: Phớt ống kim loại được sử dụng trong các nhà máy sản xuất hóa chất để làm kín máy bơm và các thiết bị khác xử lý hóa chất ăn mòn hoặc độc hại.
• Sản xuất điện:Trong các nhà máy điện, phớt ống kim loại được sử dụng trong bơm cấp lò hơi, bơm nước tuần hoàn và các thiết bị quan trọng khác để đảm bảo hoạt động đáng tin cậy và ngăn ngừa rò rỉ.
• Dược phẩm và chế biến thực phẩm: Phớt kim loại được sử dụng trong các ứng dụng vệ sinh và vô trùng để duy trì độ tinh khiết của sản phẩm và ngăn ngừa ô nhiễm.

Các yếu tố cần xem xét khi lựa chọn phớt cơ khí dạng ống kim loại

Hình dạng tấm

Hình dạng của các tấm kim loại được sử dụng trong ống thổi có thể ảnh hưởng đáng kể đến độ linh hoạt và độ bền của phớt. Các tấm phẳng mang lại sự đơn giản nhưng có thể dễ bị mỏi hơn, trong khi các tấm định hình có thể cung cấp độ linh hoạt và phân bổ ứng suất tốt hơn.

Góc

Góc mà các tấm kim loại được hàn lại với nhau ảnh hưởng đến khả năng nén và giãn nở của ống thổi. Góc lớn hơn cho phép nén lớn hơn nhưng có thể làm giảm độ ổn định của phớt. Ngược lại, góc nhỏ hơn cung cấp độ ổn định cao hơn nhưng hạn chế phạm vi nén.

Tính toàn vẹn của mối hàn

Chất lượng mối hàn kém có thể dẫn đến rò rỉ, ăn mòn và hỏng sớm. Đảm bảo rằng phớt cơ khí ống thổi kim loại mà bạn chọn có mối hàn chất lượng cao, đồng nhất có thể chịu được nhu cầu của ứng dụng của bạn.

Độ dày tấm (Tấm mỏng)

Tấm kim loại mỏng có lợi thế là tăng tính linh hoạt, cho phép ống thổi nén và giãn nở dễ dàng hơn. Tuy nhiên, tấm mỏng hơn có thể dễ bị hư hỏng và mài mòn hơn.

Kiểm soát rung động

Rung động có thể gây ra ứng suất đáng kể lên phớt cơ khí bằng kim loại, dẫn đến mỏi và hỏng. Việc triển khai các biện pháp kiểm soát rung động, chẳng hạn như sử dụng vật liệu giảm chấn hoặc thiết kế phớt có tính năng chống rung, có thể giúp kéo dài tuổi thọ của phớt và duy trì hiệu suất của phớt trong môi trường rung động cao.

Bellows hai lớp

Đối với các ứng dụng đòi hỏi độ bền và sức mạnh được tăng cường, ống thổi hai lớp có thể là một lựa chọn tuyệt vời. Các ống thổi này có hai lớp tấm kim loại, cung cấp khả năng chống chịu tốt hơn với áp suất và biến động nhiệt độ. Ống thổi hai lớp đặc biệt phù hợp cho các ứng dụng áp suất cao hoặc nhiệt độ cao, nơi mà ống thổi một lớp có thể không đủ.

Cân bằng áp suất và độ kín

Đạt được sự cân bằng thích hợp giữa áp suất và hiệu suất phớt là rất quan trọng đối với sự thành công của phớt cơ khí kim loại. Áp suất quá cao có thể khiến ống thổi bị biến dạng hoặc hỏng, trong khi áp suất thấp có thể dẫn đến rò rỉ.
