Etanșare mecanică vs etanșare cu gaz uscat: care este diferența

Ce este etanșarea mecanică

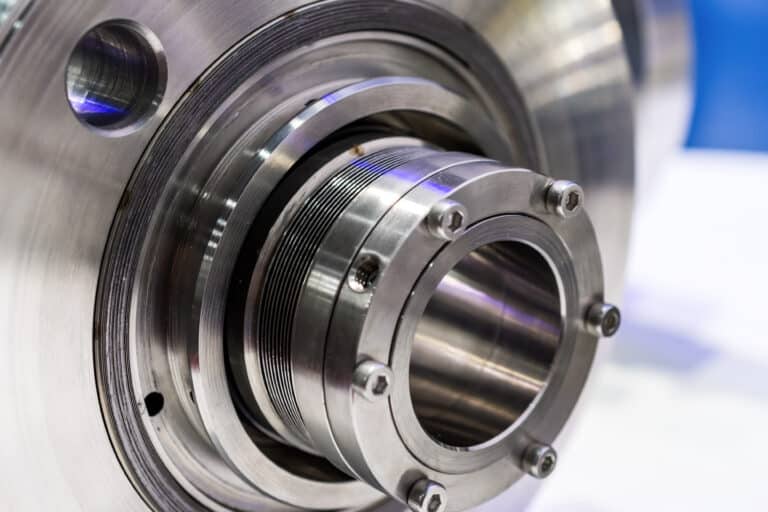

O etanșare mecanică este o componentă esențială a pompelor centrifuge și a altor echipamente rotative, oferind o soluție de etanșare dinamică între arborele rotativ și carcasa staționară. Etanșările mecanice constau din două fețe plate, unul staționar și unul rotativ, ținute împreună prin presiunea arcului și presiunea fluidului etanșat. Fețele de etanșare sunt lubrifiate cu o peliculă subțire de lichid, prevenind scurgerea fluidelor, permițând în același timp rotirea arborelui.

Avantajele etanșării mecanice

• Etanșare eficientă pentru o gamă largă de fluide, inclusiv lichide periculoase și corozive
• Design relativ simplu și ușor de întreținut în comparație cu alte metode de etanșare
• Poate suporta presiuni și temperaturi ridicate atunci când sunt proiectate și întreținute corespunzător
• Disponibil și rentabil pentru majoritatea aplicațiilor
• Potrivit pentru o varietate de pompe centrifuge și alte echipamente rotative

Dezavantajele etanșării mecanice

• Necesită o peliculă lichidă constantă pentru lubrifiere și răcire, făcându-le inadecvate pentru condiții de rulare uscată
• Durată de viață limitată din cauza uzurii suprafețelor de etanșare, necesitând întreținere și înlocuire periodică
• Potențial de scurgere dacă nu este instalat, întreținut sau operat corespunzător în afara parametrilor de proiectare
• Poate necesita sisteme de spălare externe sau fluide de barieră pentru anumite aplicații, crescând complexitatea și costul
• Generarea de căldură din cauza frecării poate duce la deteriorarea și defectarea etanșării dacă nu este gestionată corespunzător

Când să folosiți etanșarea mecanică

Etanșările mecanice sunt alegerea preferată pentru etanșarea în majoritatea pompelor centrifuge și a altor echipamente rotative care manipulează lichide. Sunt potrivite în special pentru:

• Aplicații care implică lichide curate, neabrazive
• Sisteme de presiune moderată până la înaltă
• Procese care necesită scurgeri minime și impact asupra mediului
• Situații în care simplitatea și rentabilitatea sunt prioritare față de alți factori

Ce este etanșarea cu gaz uscat

A etanșare cu gaz uscat este o garnitură fără contact, cu funcționare uscată, concepută special pentru utilizarea în compresoare centrifuge și alte echipamente de procesare a gazelor. Garniturile uscate cu gaz utilizează o peliculă subțire de gaz pentru a crea o etanșare între componentele rotative și staționare, eliminând necesitatea lubrifierii lichide. Fețele de etanșare prezintă caneluri spiralate care generează o forță de ridicare, menținând un spațiu mic între fețe și împiedicând contactul în timpul funcționării.

Avantajele etanșării cu gaz uscat

• Designul fără contact elimină uzura și prelungește durata de viață a etanșării în comparație cu etanșările mecanice
• Potrivit pentru condiții de funcționare uscată și aplicații de mare viteză, cum ar fi compresoarele centrifuge
• Rate de scurgere semnificativ mai mici comparativ cu garniturile de ulei sau alte garnituri de contact
• Cerințe de întreținere reduse și costuri asociate în timp
• Ecologic, deoarece nu necesită ulei sau alți lubrifianți care ar putea curge
• Poate gestiona o gamă largă de gaze de proces și condiții de operare

Dezavantajele etanșării cu gaz uscat

• Cost inițial mai mare în comparație cu etanșările mecanice datorită designului și instrumentării mai complexe
• Pentru o funcționare corectă, necesitați gaz de etanșare curat și uscat, ceea ce poate necesita echipament suplimentar de condiționare a gazului
• Capacitate limitată de a manipula lichide sau solide antrenate în gazul de proces
• Mai sensibil la modificările condițiilor de funcționare, cum ar fi presiunea, temperatura și compoziția gazului
• Necesită un sistem mai sofisticat de susținere a sigiliului, inclusiv alimentare cu gaz tampon și echipamente de monitorizare

Când să utilizați garnitura de gaz uscat

Etanșările cu gaz uscat sunt soluția de etanșare preferată pentru compresoarele centrifugale și alte aplicații de mare viteză, cu gaz uscat. Sunt deosebit de potrivite pentru:

• Procesarea, transportul și stocarea gazelor naturale
• Industrii petrochimice și de prelucrare chimică
• Aplicații care necesită scurgeri minime de gaz și impact asupra mediului
• Aplicații cu compresoare de înaltă presiune și viteză în care contaminarea cu ulei este inacceptabilă
• Situații în care se acordă prioritate durată lungă de viață a etanșării și întreținere redusă

Întrebări frecvente

Dacă pompa este pusă în funcțiune pentru câteva secunde, va deteriora etanșarea mecanică?

Funcționarea unei pompe uscate, chiar și pentru o perioadă scurtă de timp, poate cauza deteriorarea semnificativă a etanșării mecanice.

Garniturile mecanice se bazează pe o peliculă subțire de lichid între fețele de etanșare pentru lubrifiere și răcire. În absența acestei pelicule lichide, fețele de etanșare se vor supraîncălzi rapid din cauza frecării, ceea ce duce la stres termic, deformare și eventual defecțiune a etanșării. Funcționarea uscată poate provoca, de asemenea, contactul direct al fețelor de etanșare, ducând la uzura excesivă și deteriorarea suprafețelor de etanșare.
